| 원래 장소: | 중국 |
| 브랜드 이름: | AFC OEM |
| 인증: | NSF61 |
| 모델 번호: | FBGD, FBBD, FBED, FBPD |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Price negotiable |
| 포장 세부 사항: | 합판 상자와 팔레트 |
| 배달 시간: | 주문 중인 기초가 됩니다 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 60일 동안 2개의 컨테이너 |
| 제품 이름: | FBE 코팅 된 GSJ500-7 이중 외진 나비 밸브 Dovetail 디자인을 조정합니다. | 모델 코드: | FBGD, FBBD, FBED, FBPD |
|---|---|---|---|
| 색상: | 블루 RAL 5010 NSF61 | 소재: | 연성 주철 GSJ500-7 |
| 디스크 자리: | 316L | 몸체 시트: | EPDM |
| 정력 압력: | 150 PSI | 표준: | AWWA C504 |
| 강조하다: | FBE 코팅 된 외진 나비 밸브,이중 특이한 나비 밸브 돔테일 디자인,엑센트릭 나비 밸브를 켜고 끄는 조절 |
||

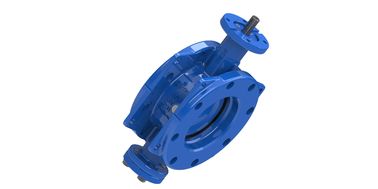

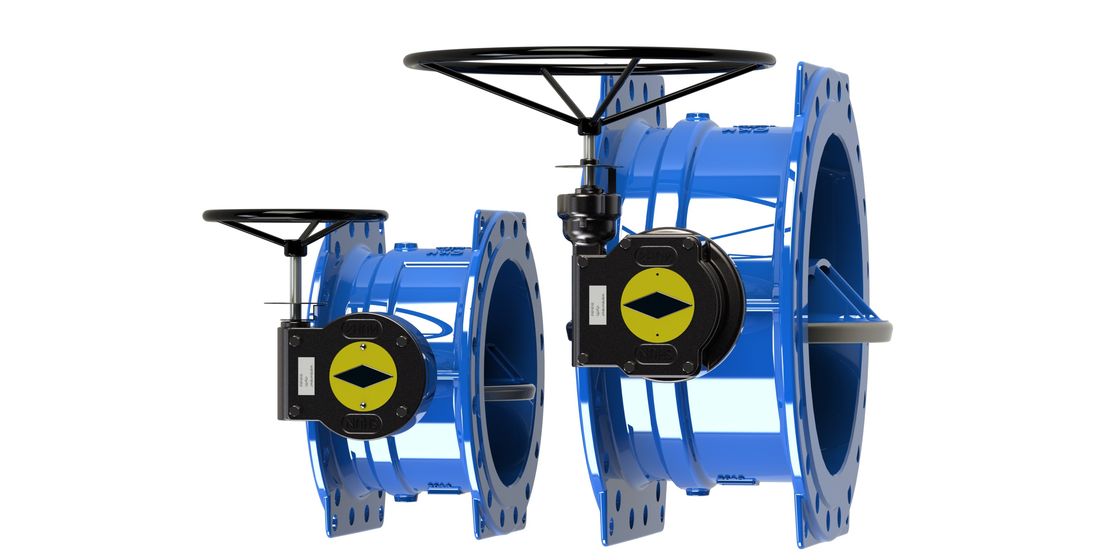

FBE 코팅 된 GSJ500-7 이중 외진 나비 밸브 Dovetail 디자인을 조정합니다.
설명:
AFC의 이중 특이성 나비 밸브는 켜고 끄거나 조절하는 응용 프로그램에서 사용할 수 있습니다. 다음의 특징이 있습니다.
특징:
아치 모양 디스크 설계:
에너지 절약 및 펌프 비용
머리 손실을 줄이고 거동을 최소화합니다.
특수 굴착:
용+PTFE 내부 및 주황 외부로 코팅된 베어링-CS 베이스
틴은 더 나은 전해질 성격을 가지고, 경화를 방지
청동 베어링보다 강하고 오래 지속됩니다.
EPOXY의 온라인 수리:
특수 기술은 사용자가 튜브 라인에서 밸브를 꺼내지 않고 듀얼 에스센트릭 플랜지 버터플라이 밸브를 수리하는 데 도움이 될 수 있습니다.사용자는 단지 파이프 라인 안으로 가지 않고 나비 밸브의 외부에서 그것을 수리해야합니다공장에서 확인해 보시면 고무 밀폐가 손상되면 어떻게 고쳐야 하는지 알려드리겠습니다.
고무 좌석:
밀폐 감소 작동 토크에 대한 여러 갈비
밀폐는 굴곡에 고정되고 에포시 후쪽에 윙으로 고정, 느슨한 걱정이 없습니다
볼팅이 필요없고 영구적으로 배치되어 견과류의 느슨함과 구멍의 노화를 줄입니다.
에포크시 주입 틈의 뒷면
비둘기 꼬리 디자인 은 고무 봉인 을 단단 하게 할 수 있다
토크 동작:
| 맨 머리 토크 (Nm) | |
| 인치 | Nm |
| 4 | 85 |
| 6 | 128 |
| 8 | 210 |
| 10 | 250 |
| 12 | 372 |
| 14 | 760 |
| 16 | 1160 |
| 18 | 1280 |
| 20 | 1680 |
| 24 | 2500 |
| 28 | 2592 |
| 32 | 4428 |
| 36 | 5300 |
| 40 | 7245 |
| 48 | 13320 |
소재:
| 제1항 | 부분 이름 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | GJS500-7 |
| 2 | 하층 셰프트 | 스테인리스 스틸 | AISI304 |
| 3 | 디스크 | 유연 철 | GJS500-7 |
| 4 | 주 셰프트 | 스테인리스 스틸 | AISI304 |
| 5 | 백업 링 | 플라스틱 | PTFE |
| 6 | 고정판 | 탄소 강철 | 상업용 |
| 7 | 셰프트 키 | 탄소 강철 | 상업용 |
| 8 | 헥스 볼트 | 탄소 강철 | 상업용 |
| 9 | 오 링 | 고무 | NBR |
| 10 | 셰프트 베어링 | 탄소 강철+황제/PTFE | 상업용 |
| 11 | 헥스 볼트 | 탄소 강철 | 상업용 |
| 12 | 핀 | 스테인리스 스틸 | AISI431 |
| 13 | 헥스 볼트 | 탄소 강철 | 상업용 |
| 14 | 셰프트 베어링 | 탄소 강철+황제/PTFE | 상업용 |
| 15 | 위치판 | 탄소 강철 | 상업용 |
| 16 | 견과류 | 탄소 강철 | 상업용 |
| 17 | 헥스 볼트 | 탄소 강철 | 상업용 |
| 18 | 아래쪽 플랜지 | 유연 철 | GJS500-7 |
| 19 | 오 링 | 고무 | NBR |
| 20 | 스프러스 웨이머 | 브론자 | C62300 |
| 21 | 디스크 좌석 | DI+이연강 | GJS500-7+316SS L |
| 22 | 좌석 | 고무 | EPDM |
| 23 | 윙 | 에포시 | 상업용 |
| 24 | 워크 기어 | 유연 철 | 상업용 |
| 크기 ≥DN900 | |||
차원:
