SS316 밀폐 고리와 함께 FBE 코팅 이중 외진 나비 밸브 디스크

낮은 작동 토크 SS316 밀폐 반지 FBE 코팅과 함께 이중 외진 나비 밸브 디스크

SS316 밀폐 반지 FBE 코팅과 함께 이중 특기성 나비 밸브 디스크 - 네

설명:

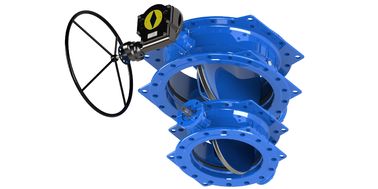

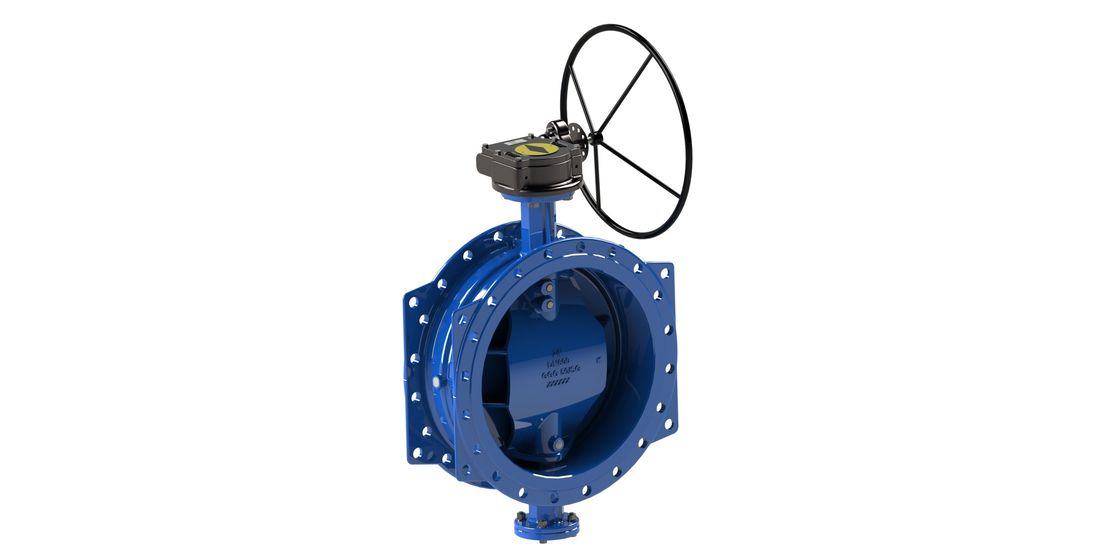

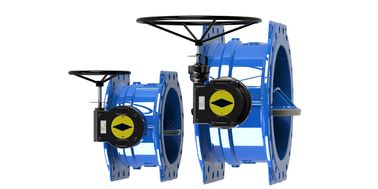

AFC의 이중 특기 플랜지 나비 밸브는 첨단 디자인입니다.듀브테일 밀폐 디자인과 복수 상승 반지 및 내부 에포시 고정,그것은 고무 확장을위한 더 많은 공간을 제공하고 디스크와 부드러운 좌석 사이의 압축과 착용을 훨씬 덜 가져오고 밀폐가 밀어내는 것을 방지합니다..

이중 특이한 디자인과 몸체에 부드러운 고무 밀폐와 함께, 작동 토크는 모든 나비 밸브 중 가장 낮은 것 중 하나이며 두 방향으로 밀폐 될 수 있습니다.디스크와 줄기는 변형 없이 매우 강합니다..

스팀과 디스크 사이를 고정하기 위해 접착 스핀을 사용하면 스팀과 스팀 사이의 간격이 없어서 변형이 쉽지 않고 스팀과 디스크에서 누출 가능성이 없습니다.또한 디스크를 교환 할 수 있습니다.


특징:

.밸브는 유연철으로 만들어졌습니다.
. 듀브테일 밀폐 디자인과 함께 첨단 새로운 디자인이 있으며 뒷면에는 에포시로 잡혔으며, 여러 개의 고개 고리가 디스크와 더 많은 접촉을하지만 닫는 동안 마찰이 적습니다.
이중 외향 설계는 디스크와 밀폐의 접촉 영역을 줄이고 디스크의 열린 위치에서 덜 스트레스를 제공합니다.
아치 모양과 디스크를 통해 디스크 디자인은 더 나은 흐름 용량, 더 강하고 무게를 줄일 수 있습니다.
톱니와 디스크 연결은 교환이 가능하고
딱딱한 연결
DN 100-500MM는 평평한 디스크를 사용하고 DN 600-1200MM는 아치 모양의 디스크를 사용합니다.
에포시 코팅
밸브 설계는 EN 593을 충족하거나 초과합니다.
상부 플랜지 연결은 ISO 5211-1982을 충족하고 F / F는 EN 558-1 시리즈 13 & 14을 충족합니다.

근무 서비스:

수공업 시스템, 폐수 시스템, 물 유통 시스템, HVAC 시스템, 산업, 발전소


소재

DN100-DN500

DN600-DN1200


열기 정도 VS 흐름 계수 Kv




차원:
