| 원래 장소: | 중국 |
| 브랜드 이름: | AFC OEM |
| 인증: | WRAS NSF61/372 |
| 모델 번호: | KARX KARR 카라 카르스 ARVS |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD RMB |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 45-60 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 주문 중인 기초가 됩니다 |
| 재료: | 연성 주철 GJS500-7 | 내부 부품: | SS304 |
|---|---|---|---|
| 플로우 영역: | 가득 찬 플로우 영역 | 색: | RAL 5010, RAL 5015 |
| 표준: | EN1074-4 AWWAC515 | 승인: | WRAS NSF61 |

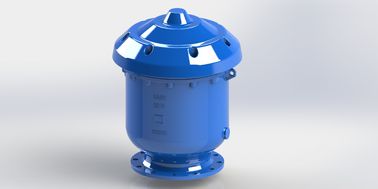

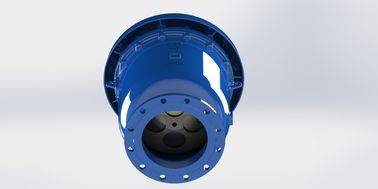

| 제품 이름: | 조합 공기 방출 밸브 | ||
| 강조하다: | 압력 방출 밸브,물 공기 방출 밸브,WRAS NSF 61 결합 공기 방출 밸브 |
||

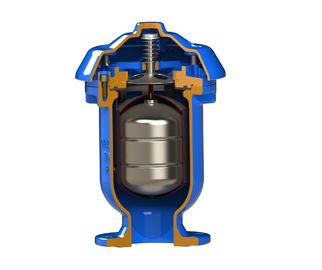

소방 시스템 조합 공기 밸브 SS304/SS316 내부 부품
결합 공기 방출 밸브 깨끗한 물을 위한 소방- 네전체 흐름 영역
세 가지 기능:
1파이프 라인을 채울 때 큰 공기 방출
2파이프 라인의 배수 과정에서 큰 공기 흡입
3압력 파이프 라인 하에서 작은 공기 방출
특징:
.첨단 설계: 강한 플로팅과 간단한 메커니즘은 급격한 물 망치 및 빠른 폐쇄를 통해 균열을 방지 할 수 있습니다.
팔이나 레버가 없으니 진동, 구부리거나 직접 닫을 수 없습니다.
- 플라트 밖으로 부드러운 케이지, 지정 된 안내 레일에서 플라트 이동 유지.
충돌 예방을 위해 바닥 고무 버퍼, 그리고 진공 중에 케이지 주위에 적절한 구멍으로 쉽게 배수.
외부 스크린은 안전과 곤충을 막기 위한 것입니다.
완전히 융합 에포시 코팅 내부와 외부 밸브 몸의 장기 서비스를 위해.
플랜지 굴착 및 크기는 BS EN 1092 및 BS EN 558 및 ANSI 플랜지에 적합합니다.
크기 선택 테이블:
| 수류량 범위 최대 CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| 주요 파이프 라인 크기 mm |
80~300 | 200~400 | 400-700 | 750-1000 | 1050~1500년 | 1500-2000년 | 2100~3000 |
| KARX의 입구 크기 mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| 출구 구멍 mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| 작은 구멍 크기 mm |
1.6 | 1.6 | 2 | 2.5 | 3 | 4 | 4 |
서비스 필드:
크기 범위:DN 25~300MM
압력 등급:10.0Mpa, 1.6Mpa (선)
물 시스템, 소방, 관개 시스템
기술 데이터:
1.0Mpa,10.6Mp,2.5 Mpa (플랜지)
작업 온도: -10°~80°C
흐름 매체: 깨끗한 물
재료 목록:
KARS (선형 DN25-DN50)
| - 아니 | 부분 이름 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | EN GJS500-7 |
| 2 | 플라트 | 스테인리스 스틸 | ANSI304 |
| 3 | 봉인 아크 | 스테인리스 스틸 | ANSI304 |
| 4 | 엑스 볼트 | 탄소 강철/무화강 | 진크 코팅/AISI304 |
| 5 | 표면 | 탄소 강철 | 에포시 코팅 |
| 6 | 화면 | 스테인리스 스틸 | ANSI304 |
| 7 | 버퍼 | 고무 | NBR/EPDM |
| 8 | 가이드 배럴 | 스테인리스 스틸 | ANSI304 |
| 9 | 노즐 좌석 | 고무 | NBR/EPDM |
| 10 | 좌석 | 고무 | NBR/EPDM |
| 11 | 오 링 | 고무 | NBR/EPDM |
| 12 | 모트 | 유연 철 | EN GJS500-7 |
| 13 | 기둥 | 알루미늄 | 상업용 |
| 14 | 엑스 볼트 | 탄소 강철/무화강 | 진크 코팅/AISI304 |
| 15 | 세탁기 | 스테인리스 스틸 | AISI304 |
| 16 | 작은 노즐 | 스테인리스 스틸 | AISI304 |
KARX (플랜지)타입 DN50-DN300)
차원:
KARS (T)헤드 타입 DN25-DN50)
KARX (플랜지 타입 DN50-DN300)
공기 흐름 특성
큰 공기 배열
공기 흡입
소형 공기 통풍
