| 원래 장소: | 중국 |
| 브랜드 이름: | AFC |
| 인증: | EN1074-5 |
| 모델 번호: | A500 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD / RMB |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15-60일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 주문 중인 기초가 됩니다 |
| 소재: | 구상흑연주철 - GJS500-7 | 파일럿 재료: | SS304 |
|---|---|---|---|
| 표준: | EN1074-5 | 코팅: | 에폭시 |
| 진동판: | EPDM으로 나일론 강화 | 충돌: | EPDM |
| 강조하다: | 압력 릴리프 밸브,일정한 압력 밸브 |
||

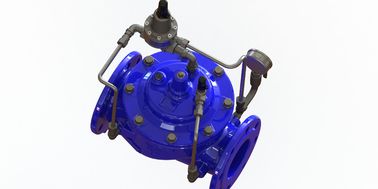

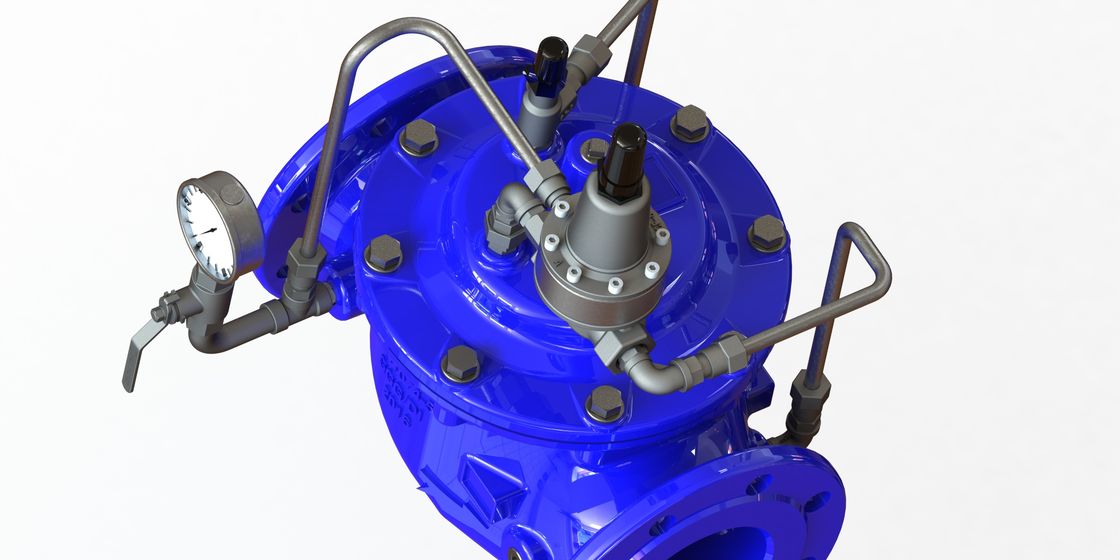

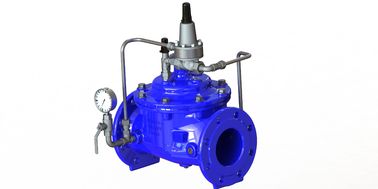

나일론 강화 대막 에포시 코팅 스테인리스 스틸 304 파일럿 작동 물 압력 유지 구제 밸브
설명:
A500 수압적으로 작동하고, 두 개의 별도의 기능 중 하나를 수행할 수 있는 대막 작동 제어 밸브입니다. 직렬에 설치되면 최소한의 사전 설정이 유지됩니다.전류 (백스트림) 압력, 유동 유동 또는 하류 압력 변동과 상관없이순환 밸브로 설치되면 최대 사전 설정 이상에서 과도한 라인 압력을 완화합니다.
특징:
선압 구동, 물 자체에 의해 독립적인 작동
직선 운용 가능 및 간편한 유지 보수
나일론 강화와 대막 더 나은 성능을 제공합니다
| 크기 | DN50-DN800 |
| 작업 온도 | - 10C- 80C |
| 플랜지 | AISI B16.1 또는 PN16 |
| 흐름 매체 | 깨끗한 물 |
재료 와 차원
DN50-DN350
| 아니 | 설명 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | GJS500-7 |
| 2 | 좌석 | 스테인리스 스틸 | ANSI 304/316 |
| 3 | 오 링 | 고무 | NBR |
| 4 | 오 링 | 고무 | NBR |
| 5 | 볼트 | 스테인리스 스틸 | A2/A4 |
| 6 | 세탁기 | 스테인리스 스틸 | A2/A4 |
| 7 | 모트 | 유연 철 | GJS500-7 |
| 8 | 부시 | 금속 | C61900 |
| 9 | 봄 | 스테인리스 스틸 | ANSI 304/316 |
| 10 | 턱수염 | 스테인리스 스틸 | A4 |
| 11 | 변막 | 나일론 강화 고무 | EPDM+나일론 직물 |
| 12 | 고정 받침대 | 유연 철 | GJS500-7 |
| 13 | 디스크 홀더 | 유연 철 | GJS500-7 |
| 14 | 포고 | 고무 | EPDM |
| 15 | 좌석 받침대 | 스테인리스 스틸 | ANSI 304/316 |
| 16 | 줄기 | 스테인리스 스틸 | ANSI 304/316 |
| 17 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 18 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 19 | 플러그 | 스테인리스 스틸 | A2/A4 |
| 20 | 셔 | 스테인리스 스틸 | A2/A4 |
| 크기 단위:MM | |||||||||||||||
| DN | 모델 코드 | L | φD | Φk | H | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| *125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
| *350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| 참고: | 1.DN125 DN350 DN100 DN300과 같은 내부를 사용 | ||||||||||||||
| 2A1SI 304 공장 표준 재료. AISI 316 재료에 대해 공장 참조 | |||||||||||||||
DN400-DN800
| - 아니 | 설명 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | GJS500-7 |
| 2 | 좌석 | 스테인리스 스틸 | ANSI 304/316 |
| 3 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 4 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 5 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 6 | 봄 | 스테인리스 스틸 | ANSI 304/316 |
| 7 | 모트 | 유연 철 | GJS500-7 |
| 8 | 부시 | 금속 | C61900 |
| 9 | 오 링 | 고무 | NBR |
| 10 | 세탁기 고치기 | 금속 | C61900 |
| 11 | 변막 | 나일론 강화 고무 | EPDM+나일론 직물 |
| 12 | 눈 볼트 | 탄소 강철 | 1040 |
| 13 | 고장 보관기 | 유연 철 | GJS500-7 |
| 14 | 디스크 홀더 | 유연 철 | GJS500-7 |
| 15 | 포고 | 고무 | EPDM |
| 16 | 봉인 유지 장치 | 유연 철 | GJS500-7 |
| 17 | 줄기 | 스테인리스 스틸 | ANSI 304/316 |
| 18 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 19 | 오 링 | 고무 | NBR |
| 20 | 캡 | 유연 철 | GJS500-7 |
| 21 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 22 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 23 | 오 링 | 고무 | NBR |
| 24 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 크기 단위:MM | |||||||||||||||
| DN | 모델 코드 | L | H | φD | Φk | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| *450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| *700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| 참고: | 1.DN450 DN700 DN400 DN600과 같은 내부를 사용 | ||||||||||||||
| 2A1SI 304 공장 표준 재료. AISI 316 재료에 대해 공장 참조 | |||||||||||||||
