| 원래 장소: | 중국 |
| 브랜드 이름: | AFC |
| 인증: | ISO9001 |
| 모델 번호: | P26U |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD RMB |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 20-60 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 주문 중인 기초가 됩니다 |
| 재료: | 연성 주철 - GJS500-7 | 파일럿: | SS304 |
|---|---|---|---|
| UI: | 블루투스로 조종기 | 코팅: | 에폭시 |
| 타입: | 욕창 관리 유형 2 | 힘: | 배터리 |
| 강조하다: | 조정 가능한 감압 밸브,시간 조절 밸브 |
||

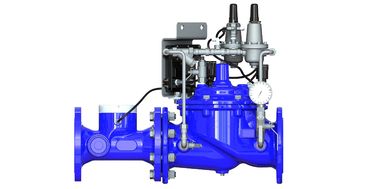

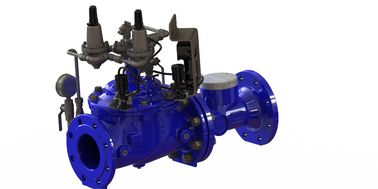

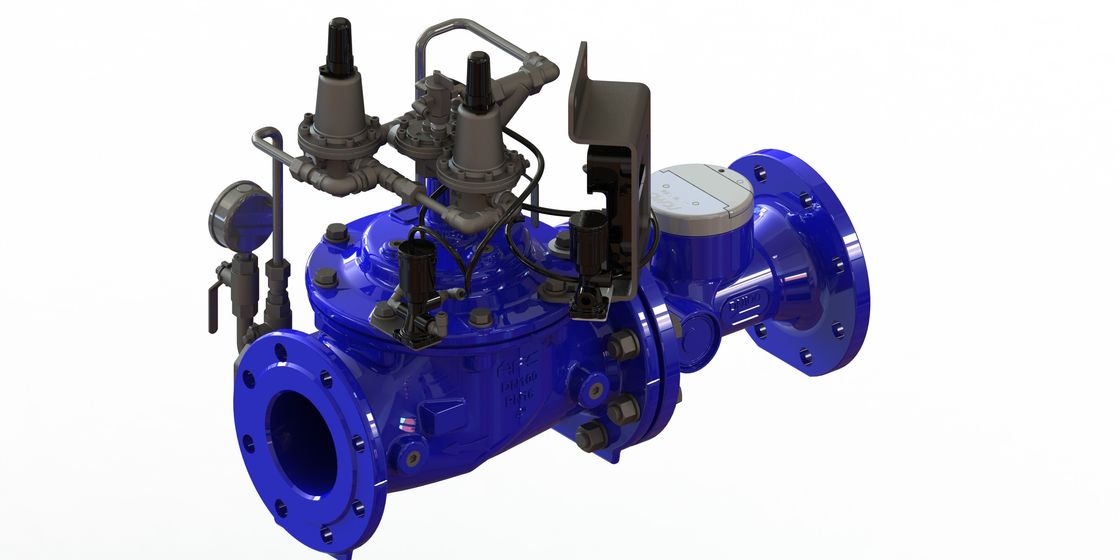

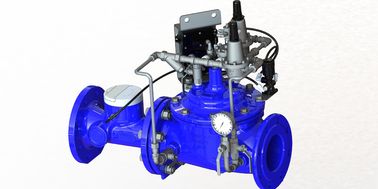

P26U 압력 관리 밸브에 의해 비 수입 물 제어 즉각적인 흐름 비율에 기반 한 스위치 압력
설명:
P26U는 즉각적인 흐름 속도에 따라 두 세트의 압력을 전환할 수 있습니다. 흐름 속도의 수요가 변할 때 압력을 관리하는 데 도움이 될 수 있습니다.
이점:
1에너지 절약
2물 절약
물 유통 선의 압력을 관리함으로써, 부하 압력을 제거하여 파이프 라인에서 누출을 잘 제어 할 수 있습니다.
서비스 필드:
물 시스템, 관개 시스템
기술 데이터:
물 저항성 IP68
BS EN 1074-5, ISO 5208, BS를 준수합니다.
EN 12266-1, BS EN 558-1
| 크기 | DN50-DN800 |
| 작업 온도 | - 10C- 80C |
| 플랜지 | AISI B16.1 또는 PN 10/16/25 |
| 흐름 매체 | 깨끗한 물 |
시리즈 설명:
| 압력 관리 밸브 유형 시리즈 설명 | ||
| 타입 1 - P26M | 타입 2-P26U | 타입 3 - P26D |
| 시간 기준으로 밸브 압력을 변경 | 유동률에 기초한 밸브 압력 변경 | 밸브 압력을 흐름 속도에 따라 역동적으로 변경합니다. |
소재 및 차원 DN50-DN350
| 아니 | 설명 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | GJS500-7 |
| 2 | 좌석 | 스테인리스 스틸 | ANSI 304/316 |
| 3 | 오 링 | 고무 | NBR |
| 4 | 오 링 | 고무 | NBR |
| 5 | 볼트 | 스테인리스 스틸 | A2/A4 |
| 6 | 세탁기 | 스테인리스 스틸 | A2/A4 |
| 7 | 모트 | 유연 철 | GJS500-7 |
| 8 | 부시 | 금속 | C61900 |
| 9 | 봄 | 스테인리스 스틸 | ANSI 304/316 |
| 10 | 턱수염 | 스테인리스 스틸 | A4 |
| 11 | 변막 | 나일론 강화 고무 | EPDM+나일론 직물 |
| 12 | 고정 받침대 | 유연 철 | GJS500-7 |
| 13 | 디스크 홀더 | 유연 철 | GJS500-7 |
| 14 | 포고 | 고무 | EPDM |
| 15 | 좌석 받침대 | 스테인리스 스틸 | ANSI 304/316 |
| 16 | 줄기 | 스테인리스 스틸 | ANSI 304/316 |
| 17 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 18 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 19 | 플러그 | 스테인리스 스틸 | A2/A4 |
| 20 | 셔 | 스테인리스 스틸 | A2/A4 |
| 크기 단위:MM | |||||||||||||||
| DN | 모델 코드 | L | φD | Φk | H | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| *125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
| *350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| 참고: | 1.DN125 DN350 DN100 DN300과 같은 내부를 사용 | ||||||||||||||
| 2A1SI 304 공장 표준 재료. AISI 316 재료에 대해 공장 참조 | |||||||||||||||
재료 와 크기
DN400-DN800
| - 아니 | 설명 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | GJS500-7 |
| 2 | 좌석 | 스테인리스 스틸 | ANSI 304/316 |
| 3 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 4 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 5 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 6 | 봄 | 스테인리스 스틸 | ANSI 304/316 |
| 7 | 모트 | 유연 철 | GJS500-7 |
| 8 | 부시 | 금속 | C61900 |
| 9 | 오 링 | 고무 | NBR |
| 10 | 세탁기 고치기 | 금속 | C61900 |
| 11 | 변막 | 나일론 강화 고무 | EPDM+나일론 직물 |
| 12 | 눈 볼트 | 탄소 강철 | 1040 |
| 13 | 고장 보관기 | 유연 철 | GJS500-7 |
| 14 | 디스크 홀더 | 유연 철 | GJS500-7 |
| 15 | 포고 | 고무 | EPDM |
| 16 | 봉인 유지 장치 | 유연 철 | GJS500-7 |
| 17 | 줄기 | 스테인리스 스틸 | ANSI 304/316 |
| 18 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 19 | 오 링 | 고무 | NBR |
| 20 | 캡 | 유연 철 | GJS500-7 |
| 21 | 플러그 | 스테인리스 스틸 | ANSI 304/316 |
| 22 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 23 | 오 링 | 고무 | NBR |
| 24 | 맙소사 | 스테인리스 스틸 | A2/A4 |
| 크기 단위:MM | |||||||||||||||
| DN | 모델 코드 | L | H | φD | Φk | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| *450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| *700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| 참고: | 1.DN450 DN700 DN400 DN600과 같은 내부를 사용 | ||||||||||||||
| 2A1SI 304 공장 표준 재료. AISI 316 재료에 대해 공장 참조 | |||||||||||||||
