| 원래 장소: | 중국 |
| 브랜드 이름: | AFC OEM |
| 인증: | WRAS NSF61/372 |
| 모델 번호: | 카르스 카르 카라 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | USD RMB |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 45-60 일 |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 주문 중인 기초가 됩니다 |
| 소재: | 연성 주철 GJS500-7 | 내부 부품: | ss304 |
|---|---|---|---|
| 플로우 영역: | 가득 찬 플로우 영역 | 색: | RAL 5010 |
| 표준: | EN1074-4 AWWAC515 | 승인: | WRAS NSF61 |
| 강조하다: | 스테인리스 압력 절감 밸브,수문 밸브,SS304 내부 부품 공기 방출 밸브 |
||

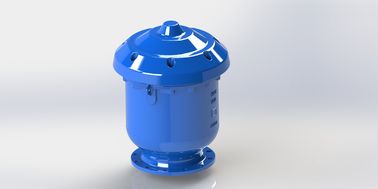

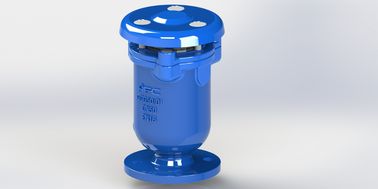

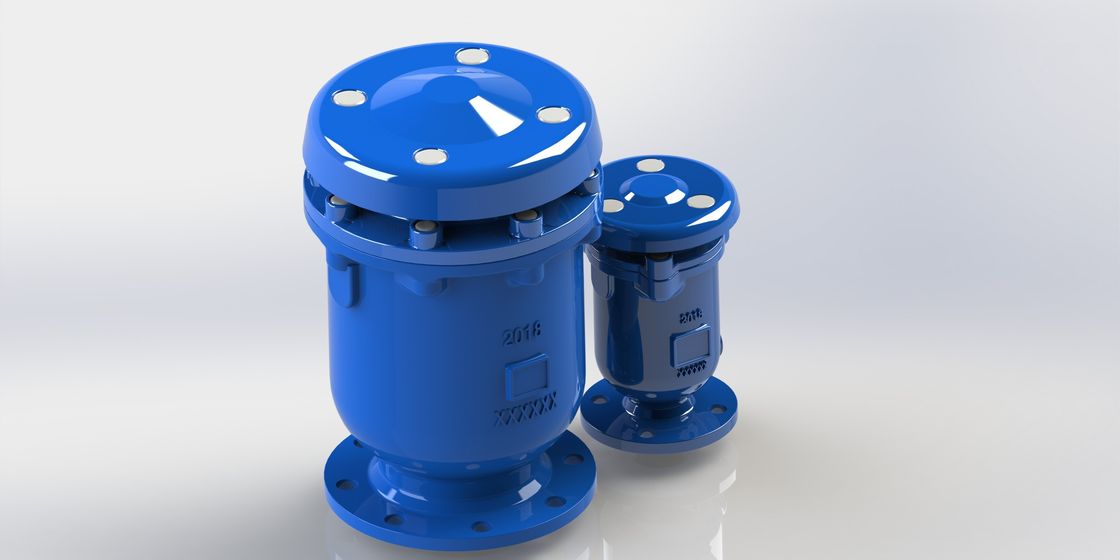

SS304 내부 부품 코니네이션 3기능 공기 방출 밸브
특징:
. 간단한 메커니즘과 함께 고급 설계, 급격한 물 망치 & 빠른 닫기 때 균열을 방지하기 위해 강한 떠.
. 공기의 음속 속도까지 더 높은 공기의 속도에 부딪히기 위해 저항하는 공기 운동 메커니즘
팔이나 레버가 없어 진동, 구부러짐, 플라이트의 직접 폐쇄를 방지합니다.
- 플라트 밖으로 부드러운 케이지, 지정 된 가이드 레일에서 플라트 이동 유지.
충돌 예방을 위해 바닥 고무 버퍼, 그리고 진공 중에 케이지 주위에 적절한 구멍으로 쉽게 배수.
외부에 스테인리스 스틸 스크린은 안전에 대한 옵션이 될 것입니다 곤충이나 새를 방지합니다.
. 장기적인 서비스를 위해 내부와 외부에 완전히 에포시 코팅.
제조 표준은 BS EN1074-4, AWWA C512을 충족
플랜지 파기와 크기는 BS EN 1092 및 BS EN 558 및 ANSI 플랜지를 충족합니다.
서비스 필드:
물 시스템, 소방, 관개 시스템
기술 데이터:
크기 범위:DN 25~300MM
압력 등급:10.0Mpa, 1.6Mpa (선)
1.0Mpa,10.6Mp,2.5 Mpa (플랜지)
작업 온도: -10°~80°C
흐름 매체: 깨끗한 물
크기 선택 테이블:
| 수류량 범위 최대 CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| 주요 파이프 라인 크기 mm |
80~300 | 200~400 | 400-700 | 750-1000 | 1050~1500년 | 1500-2000년 | 2100~3000 |
| KARX의 입구 크기 mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| 출구 구멍 mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| 작은 구멍 크기 mm |
1.6 | 1.6 | 2 | 2.5 | 3 | 4 |
4
|
재료 목록:
KARS (선형 DN25-DN50)
| - 아니 | 부분 이름 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | EN GJS500-7 |
| 2 | 플라트 | 스테인리스 스틸 | ANSI304 |
| 3 | 봉인 아크 | 스테인리스 스틸 | ANSI304 |
| 4 | 엑스 볼트 | 탄소 강철/ 스테인리스 강철 | 진크 코팅/AISI304 |
| 5 | 표면 | 탄소 강철 | 에포시 코팅 |
| 6 | 화면 | 스테인리스 스틸 | ANSI304 |
| 7 | 버퍼 | 고무 | NBR/EPDM |
| 8 | 가이드 배럴 | 스테인리스 스틸 | ANSI304 |
| 9 | 노즐 좌석 | 고무 | NBR/EPDM |
| 10 | 좌석 | 고무 | NBR/EPDM |
| 11 | 오 링 | 고무 | NBR/EPDM |
| 12 | 모트 | 유연 철 | EN GJS500-7 |
| 13 | 기둥 | 알루미늄 | 상업용 |
| 14 | 엑스 볼트 | 탄소 강철/ 스테인리스 강철 | 진크 코팅/AISI304 |
| 15 | 세탁기 | 스테인리스 스틸 | ANSI304 |
| 16 | 작은 노즐 | 스테인리스 스틸 | ANSI304 |
KARX (플랜지)타입 DN50-DN300)
| - 아니 | 부분 이름 | 소재 | 표준 |
| 1 | 몸체 | 유연 철 | EN GJS500-7 |
| 2 | 플라트 | 스테인리스 스틸 | ANSI304 |
| 3 | 봉인 아크 | 스테인리스 스틸 | ANSI304 |
| 4 | 헥스 볼트 | 탄소 강철/ 스테인리스 강철 | G.I/AISI304 |
| 5 | 모트 | 유연 철 | EN GJS500-7 |
| 6 | 표면 | 탄소 강철 | ANSI304 |
| 7 | 화면 | 스테인리스 스틸 | ANSI304 |
| 8 | 엑스 볼트 | 탄소 강철/ 스테인리스 강철 | G.I/AISI304 |
| 9 | 세탁기 | 스테인리스 스틸 | ANSI304 |
| 10 | 기둥 | 알루미늄 | 상업용 |
| 11 | 오 링 | 고무 | NBR/EPDM |
| 12 | 좌석 | 고무 | NBR/EPDM |
| 13 | 노즐 좌석 | 고무 | NBR/EPDM |
| 14 | 가이드 배럴 | 스테인리스 스틸 | ANSI304 |
| 15 | 버퍼 | 고무 | NBR/EPDM |
| 16 | 작은 노즐 | 스테인리스 스틸 | ANSI304 |
차원:
KARS (T)헤드 타입 DN25-DN50)
KARX (플랜지 타입 DN50-DN300)
공기 흐름 특성
큰 공기 배열
공기 흡입
소형 공기 통풍
